GBW-Y(P)高分子自粘膠膜防水卷材
桂寶人沿用“皮膚式”防水思想，針對地下室底板、外防內貼的地下室側墻等部位的特殊防水要求，將高分子防水卷材和自粘卷材復合，研發出了適應上述部位的預鋪式反粘型高分子自粘防水卷材-- GBW-Y(P)高分子自粘膠膜防水卷材(簡稱GBW-Y(P)卷材)。

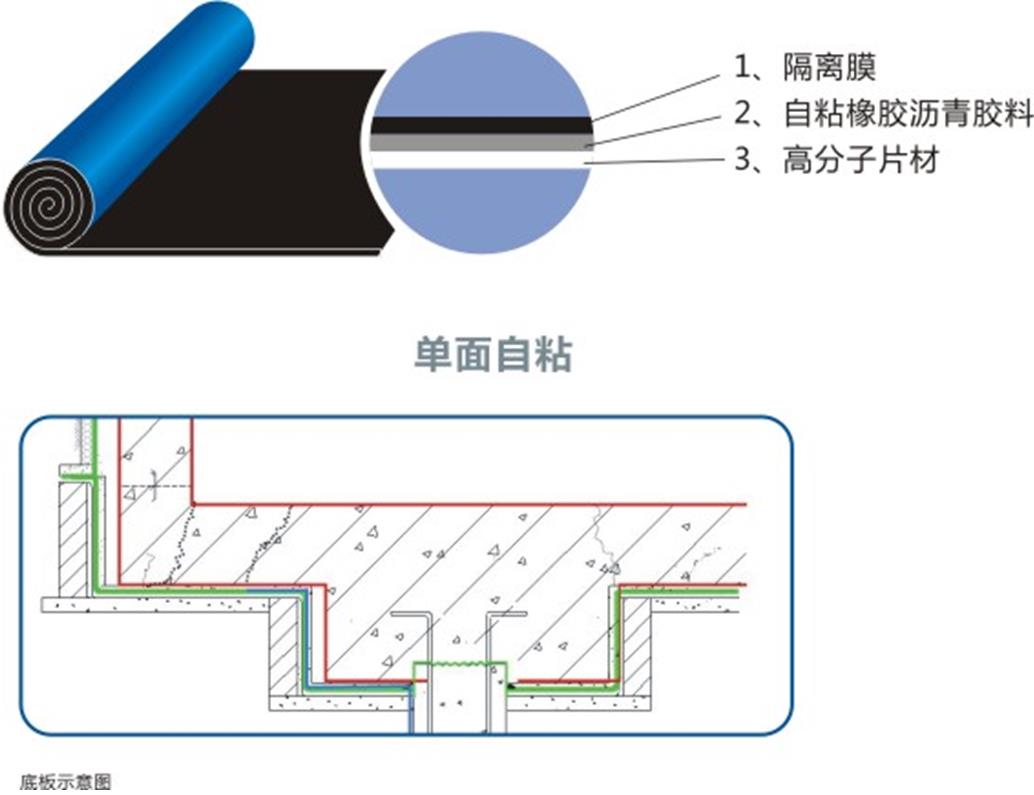

GBW-Y(P)高分子自粘膠膜防水卷材由高分子片材（EVA/HDPE等）、自粘橡膠瀝青膠料、隔離膜組成，該卷材集高分子防水卷材和自粘防水卷材優點與于一身，不僅具有很高的抗穿刺、耐候、耐高低溫、自愈等性能，而且，采用預鋪反粘工法，能與后澆筑混凝土粘結，使卷材能與混凝土粘結為一體，杜絕竄漏。
預鋪防水卷材物理力學性能
|
1 |
項目 |
指標 |
|
|
2 |
拉力 （N/50mm） ≥ |
500 |
|
|
3 |
膜斷裂伸長率，% ≥ |
400 |
|
|
4 |
釘桿撕裂強度/N ≥ |
400 |
|
|
5 |
耐熱性 |
70℃加熱2h,無滑動、流淌、滴落 |
|
|
6 |
低溫彎折溫度 |
≤-25℃，無裂紋 |
|
|
7 |
沖擊性能 |
直徑（10±0.1）mm,無滲漏 |
|
|
8 |
靜態荷載 |
20kg,無滲漏 |
|
|
9 |
與后澆混凝土剝離強度（N/mm） ≥ |
1.5 |
|
|
10 |
熱穩定性 |
外觀 |
無起皺、滑動、流淌 |
|
尺寸變化/% ≤ |
2.0 |
||
1.一層防水，兩道設防，防水效果更可靠。該卷材兼有高分子防水卷材和自粘卷材的優點，具有很高的抗穿刺、耐侯、自愈、耐高低溫等性能，物理性能更優異，化學性能更穩定。
2.自粘膠料層采用本公司研制的能與水泥的分子結構形成互穿網絡的獨特配方，使卷材能與混凝土粘為一體（長期浸水環境下依然密不可分），有效控制竄水現象，真正實現了防水卷材與防水主體融為一體的目標。
3.搭接方式靈活。可根據工程實際情況，選擇冷自粘的“膠粘膠”方式或焊接高分子卷材及雙面自粘膠帶封口等方式。
4.工法靈活。施工時可根據工程現場條件選擇空鋪、機械固定等施工工法，施工更靈活，防水效果更優。
5.基面要求低，節省工期。潮濕甚至未找平基面均可施工，無須底涂及預處理，施工自由度高，不受天氣影響，可大大節約工期。
6.安全環保。施工過程無需溶劑和燃料、避免了環境污染和消防隱患，節約了能源。
7.預鋪（外防內貼）填補國內空白，解決歷史性難題。
產品分類：
|
施工方式 |
主體材料 |
粘結表面 |
主體材料厚度 |
卷材全厚度 |
|
預鋪（Y） |
高分子防水卷材 |
單面粘結 雙面粘結 |
0.7mm |
1.2mm |
|
1.2mm |
1.7mm |
|||
|
1.5mm |
2.0mm |
執行標準：GB/T23457-2009
1、清理基面：
清除混凝土基面的灰塵、雜物。
2、大面防水卷材施工
按基面形狀制定卷材的鋪貼順序，將卷材平鋪或固定在基面上。卷材長邊搭接不小于70mm,短邊搭接不小于80mm。鋪至樁頭節點部位時，卷材只需鋪至樁頭根陰角即可，無須上翻至樁頭側面。
3、樁根周圍實鋪或固定卷材：
在大面積空鋪卷材時，樁根周圍要求機械固定MAC卷材。該實鋪部位卷材只需鋪貼至樁根圓弧外圍陰角部位即可，然后在柱根樁基部位涂刷兩道滲透結晶防水涂料。
4、防水層施工完畢后即可進行驗收工作，驗收合格后方可進行后道工序施工。
5、注意事項：
1）卷材防水層采用冷作業施工，如有鋼筋焊接所產生的火星等，則焊接處卷材面需設臨時保護措施。
2）卷材鋪設完成后，要注意后續的保護，鋼筋籠要本著輕放的原則，不能在防水層上拖動，以避免對防水層的破壞。揭掉隔離膜后，為避免粘結面遭到污染，可撒一層水泥粉做隔離。
3）相鄰兩排卷材的短邊接頭應相互錯開300mm以上，以免多層接頭重疊而使得卷材粘貼不平服。
4）卷材鋪貼程序為：先節點，后大面；先遠處，后近處。即所有節點鋪貼好后，方可鋪貼大面卷材；大面卷材粘鋪須先做較遠的，后做較近的，使操作人員不過多踩踏已完工的卷材。施工區域應采取必要的、醒目的圍護措施（周圍提供必要的通道），禁止無關人員行走踐踏。
- 上一篇：聚乙烯丙（滌）綸高分子防水材料
- 下一篇：GBW-PVC聚氯乙烯防水卷材
